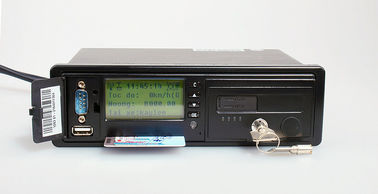

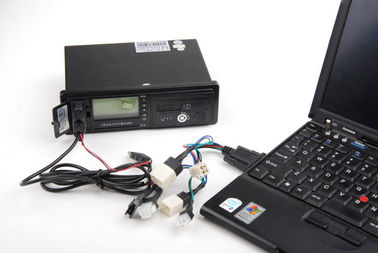

Il tachigrafo di Digital del veicolo accurato coordina il cercatore con la stampante per posizione Van

Il tachigrafo di Digital del veicolo accurato coordina il cercatore con la stampante per posizione Van









Determinare le caratteristiche dei gps del registratore

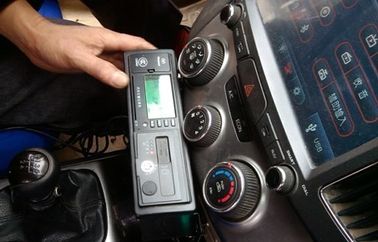

Integri l'inseguimento/monitoraggio, lo schermo di visualizzazione, stampante di GPS, movente il registratore, lettore di schede di IC, l'interfaccia di USB, la porta seriale di dati degli multi-itinerari, microfono incorporato e l'altoparlante, tutto il modulo è concepibile può essere integrato. Progettazione della struttura dell'installazione del veicolo e struttura standard di integrazione, è facile da installare.

Soddisfaccia le richieste della norma nazionale GB-T19056-2003/Guangdong DB44/T578.





Caratteristiche tecniche
Tensione di funzionamento	9~33 V/DC
Tensione di limitazione	100V/DC
Tensione proteggente accumulatore per di automobile	Basso: 9V (accumulatore per di automobile 12V) o 20V (accumulatore per di automobile 24V) alto: 36V
Tensione di potere di collegamento Anti-invertito	≥100V
Corrente di lavoro media	90mA CC 12V
Modo del risparmio di energia	CC 12V di <20mA
Batteria di sostegno	Orario di lavoro 1h
Dimensione	140x 180x 60mm (L x W x H)
Materiale d'inscatolamento	Pannello: plastica di industria, caso: piatto d'acciaio di elettrolisi
Peso principale del dispositivo	peso 1.52kgnet
Interfaccia
Antenna di GPS	Interfaccia di SMA: - 26dB
Antenna di GSM	Interfaccia di SMA: - 3dB
Veicolo che individua interfaccia	input di segnale di 11 itinerario
Interfaccia di quantità analogica	input di segnale analogico di 2 itinerari
Interfaccia dell'uscita	un'uscita a basso livello di 3 itinerari
Interfaccia della carta di deviazione standard	Scheda di memoria di deviazione standard
Video interfaccia	Il video input di serie, può essere ampliato a 4 videocamere
Interfaccia vocale	un'interfaccia vocale di 2 itinerari
Interfaccia di dati	4 porta seriale degli itinerari RS-232, 1 interfaccia di USB dell'itinerario
Carta di IC	carta Contatto tipa di IC del driver
Caratteristiche dell'ambiente
Immunità di rumore della scintilla del veicolo	Tensione di scarica 10 kV~20 chilovolt, frequenza di scarico 20 times/s~200 times/s
immunità di rumore Elettrotipia-transitoria di impulso	4KV, grado IV di esperimento
Immunità di rumore di scarico statico	Contatto dello scarico 6KV, scarico 8KV, grado III dell'aria di esperimento
Limiti di interferenza di conduzione	Accordo con i requisiti di classe B
Limiti irradiati di interferenza	Accordo con i requisiti di classe B
Caratteristica di temperatura	℃ di lavoro del ℃ ~+60 di temperatura -20 Temperatura limite -35 ℃~-20℃, +60℃~+70℃
Umidità	non condensazione di 5%~95%









 Determinare le funzioni del prodotto dei gps del registratore:



1. Rilevazione e controllo del segnale: sensore del segnale di 13 itinerari, rilevazione di stato di 17 veicoli, modo di intelligenza e modo forzato tagliare combustibile/circuito; controllo di sostegno uso-definito dell'uscita.

    2. Allarme: 19 allarmi, 3 modi di allarme.

    3. Controllo: inseguimento vehicleautomatic/monitoraggio, regolazione di regione, Geo-recinto, statistiche di distanza in miglia di GPS, statistiche di distanza in miglia del veicolo, rapporto supplementare di area cieca, stoccaggio della traccia, posizionamento della stazione base.

    4. Rilevazione della strada: strada che individua, strada che individua calcolo, allarme di partenza, allarme d'accelerazione, rapporto della stazione uscita/dell'entrata…

    5. Voce e telefonata: il telefono mani libere, ripresa esterna ascolta dentro, voce ricorda al dispositivo, rapporto di voce di TTS.

    6. Norma standard/locale nazionale: visualizzi le informazioni di comunicazione/le informazioni azionamento di veicolo, raccolga/informazioni del deposito, riconosca l'identificazione dell'autista, i parametri che mettono, i dati esportazione/dell'importazione e le informazioni della stampa fuori.

    7. Schermo di visualizzazione: il singolo schermo a colori per visualizzare le informazioni gradisce l'inseguimento, l'azionamento, la spedizione ed ecc.

    8. Immagine: monitor dall'immagine, immagine del deposito alla carta di deviazione standard, trasmissione di immagine.

    9. Aggiornamento a distanza: il programma del dispositivo principale era supporto al download a distanza; l'utente può rinnovare a distanza il programma.

   10. Protezione:

      Modo del risparmio di energia: in questo modo, la corrente di lavoro del dispositivo di GPS cadrà to20mA@12V quando il veicolo era nell'estinzione della fiamma.

   Accumulatore per di automobile sopra protezione di scarico: commuterà a potere del rifornimento dalla batteria di sostegno se la tensione dell'accumulatore per di automobile è molto bassa (9.5V).

 Sopra protezione di tensione: taglierà il circuito esterno per proteggere il dispositivo di GPS se la tensione supera il valore limite (36V), batteria di sostegno può lavorare per 3h.





Determinare i parametri di prestazione dei gps del registratore:



Caratteristiche di hardware
Struttura dell'hardware	Adotti un chip dei 4 centri
Modulo di comunicazione	GPRS, modulo di canali del doppio di SMS (bisogno del modulo 3Gnetwork acquistato esclusivamente)
Stampante	Stampante termosensibile, larghezza di carta 58mm
Schermo di visualizzazione	132x64 scelgono lo schermo della grata di colore
Protezione del PWB	Protezione di consolidamento tre
Caratteristiche di GPS
Inseguimento della sensibilità	- 159dBm
Tempo di posizionamento	Stivale freddo di meno che 34s; stivale caldo di meno che 3.5s; stivale caldo di meno che 33s, tempo 1.0s di re-capture
Precisione di posizionamento	10m2D RMS
Accuratezza di velocità	0.1m/s
Precisione di posizionamento delle BS	100M
Caratteristiche di GSM/GPRS
Frequenza	EGSM900/GSM1800
Potere di trasmissione	EGSM900: CLASS4 (2W), GSM1800: CLASS1 (1W)
GPRS	Classe 10 della classe 8 della multi-scanalatura di GPRS Classe di stazione mobile di GPRS B velocità della tratta in discesa: 85.6Kbps massimo velocità di tratta in salita: 42.8Kbps massimo
Archiviazione di dati
Stoccaggio record della traccia	50, traccia 000
Memoria di transito per il rapporto supplementare (area cieca)	500 (punti) che posizionano informazioni
Strada che individua stoccaggio	Può fissare i 8 dati delle strade, ogni strada può essere da ora al 1023 linee tratteggiate costituite e 256 stazioni
Stoccaggio di aree di attributo	Può fissare 108 aree di rettangolo (può fissare 20 aree del poligono)
Stoccaggio di immagine	Immagazzini l'immagine e l'immagine ha basato la capacità della carta di deviazione standard



Determinare configurazione del prodotto dei gps del registratore:



1. Configurazione standard

             1) pc principali del dispositivo 1

             2) pc dell'antenna 1 di GSM

             3) pc dell'antenna 1 di GPS

             4) cavi dell'installazione 1 insieme

             5) montando - insieme del sostegno 1

             6) istruzioni di uso

             7) carta della garanzia

             8) certificato



 2. Configurazione facoltativa



1) altoparlante mani libere

2) ascolta in mic

3) accessori per combustibile/circuito tagliati

4) schermo di monitoraggio del cristallo liquido

5) macchina fotografica e cavo di commutazione

6) carta di deviazione standard
